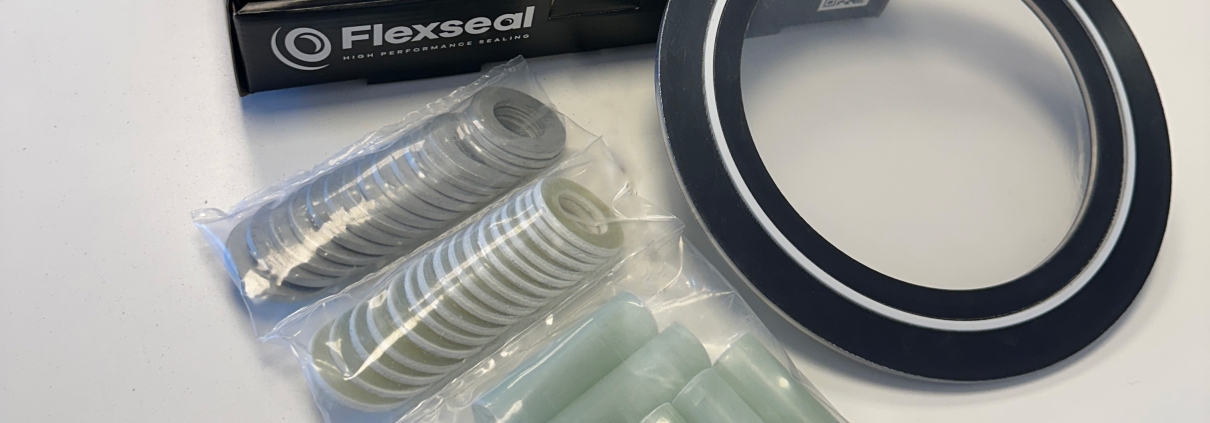

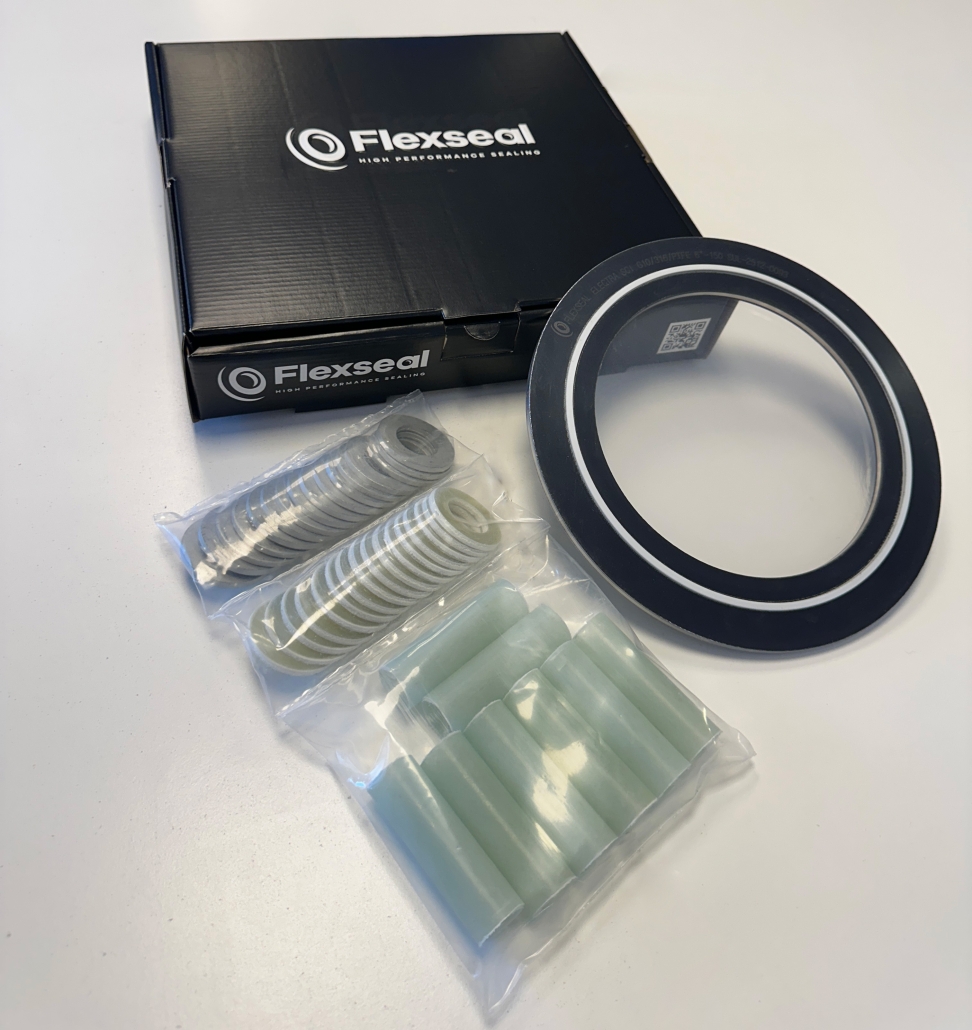

KITS DE AISLAMIENTO PARA BRIDAS ESPECIALES
Los Kits de Aislamiento para Bridas, son un conjunto de piezas que tienen dos funciones principales:
1. SELLAR el fluido de una unión bridada
2. AISLAR eléctricamente de la corrosión galvánica la misma unión
Los kits estándar se fabrican para bridas:
- ASME B16.5 Welding Neck RF o ASME B16.47 WNRF Serie A (en grandes diámetros)
Salvo que el cliente aclare que son para otro tipo de bridas, se entregarán con el diseño para
ese tipo de bridas.
Tipos de Bridas que requieren especificación para la entrega del Kit de Aislamiento adecuado:
- ASME B16.5 Welding Neck RTJ. Aquí sólo varía el largo de los tubos, por lo que es caso de utilizar las estándar el posible inconveniente es menor.
- ASME B16.5 SLIP-ON RF.
- ASME B16.47 WNRF Serie B.
- DIN 1092-1. Especificar Tipo.
- JIS B 2220 / 2239 / 2240 / 2241. Especificar Tipo.
- AWWA C-207. Especificar Clase.
- Otras que requieran especificar norma y tipo de brida o plano de brida si es fuera de norma.
En nuestras especificaciones técnicas (ET) de cada modelo de Kit de Aislamiento, incorporamos las tablas de medidas de los componentes para cada tipo de brida.
Solicítela si la requiere.
Confusiones Habituales en el Mercado
Bridas SLIP-ON RF
Las bridas del tipo SLIP-ON RF (SORF) de la norma ASME B16.5 no tienen los mismos diámetros interiores que las bridas WNRF.
Debido a que otros tipos de juntas, las incorporadas en ASME B16.20 (Espiraladas, Camperfiladas) y ASME B16.21 (Planas), tienen dimensiones indistintas, ya sea, que se traten para bridas SORF o para bridas WNRF, con los Kits de Aislamiento no se suele hacer la distinción y los estándar son imposibles de usar en bridas SORF.
Las juntas de kits estándar tienen un diámetro interior menor, lo que las hace incompatibles con bridas SORF si no se fabrican con medidas especiales.
Bridas AWWA C-207
Aunque hasta 24” las bridas AWWA coinciden en diámetro exterior y agujereado con las de ASME B16.5 Serie 150, muchas veces se solicitan Kits de Aislamiento para 30”, 36” o diámetros nominales mayores a 24” sin dar más detalles o diciendo solamente serie 150.
Un fabricante desprevenido o poco consultivo puede suponer que son estándar y fabricar según ASME B16.5 Serie A.
Los Kits estándar resulta inútil para bridas AWWA.
