As Juntas Serrilhadas são compostas por um núcleo metálico, geralmente em aço inoxidável, com ranhuras concêntricas em ambos os lados. Uma lâmina de material vedante é aplicada em cada lado. Elas podem ser utilizadas sem as lâminas, mas existe o risco de danificar a superfície da flange. As lâminas vedantes protegem as superfícies da flange contra danos e proporcionam uma vedação eficaz.
Propriedades
- Aplicável a uma grande variedade de pressões e temperaturas.
- Menos sensível a falhas de instalação.
- O anel externo nunca se solta do núcleo.
- Devido à sua excelente capacidade de vedação com baixos níveis de compressão, recomenda-se seu uso em sistemas com baixa capacidade de torque, como flanges e prisioneiros de aço inoxidável classe I.
- Resistente a pressões superiores a 300 bar.
- Após a instalação, o material vedante remanescente é mínimo, reduzindo perdas, falhas e contaminação ambiental.
- Podem ser utilizadas em trocadores de calor com excelente desempenho, mesmo com nubbin (nervura na cavidade do trocador).
- Os núcleos das juntas camperfiladas podem ser reutilizados, bastando limpá-los e reinstalar a lâmina vedante.
- Reduz custos de manutenção.
A . COBERTURA DE VEDAÇÃO
- Sob compressão preenche as imperfeições da superfície do flange e forma uma vedação metal-metal rígido.
- Veda com baixos níveis de tensão, o que é ótimo para flanges fracos.
- Suporta extremas flutuações de pressão e temperatura.
B. NÚCLEO METÁLICO
- As corrugações concentram a carga dos parafusos em uma pequena área fornecendo uma boa vedação com baixa tensão.
- Resiste à excessiva compressão e à explosão para fora.
- O núcleo rígido fornece estabilidade superior e facilita o manuseio e a instalação.
Dimensões e Especificações
Dimensões de acordo com ASME B16.20, para flanges ASME B16.5 e ASME B16.47. Também podem ser fabricadas conforme outras normas ou desenhos do cliente.
Tolerâncias e outras especificações não indicadas na norma estão detalhadas em ET-017 (para Flanges) e ET-018 (para Trocadores de Calor). Solicite-as ao nosso departamento comercial.
Estilo A
Este estilo é geralmente utilizado quando há um confinamento para a junta. Não possui um anel centrador que permita alinhá-lo em uma flange RF ou FF, por isso não pode ser utilizado nessas aplicações. É muito comum em Trocadores de Calor (ver seção específica).
Estilo CA
Este é o estilo mais comum para flanges. É construído em uma única peça integral, e o anel externo centraliza a junta entre os parafusos. Pode ser utilizado em todas as séries e apresenta excelente desempenho. Por sua facilidade de fabricação, em diâmetros pequenos e médios, é a opção mais econômica.

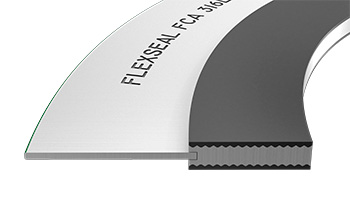

Estilo FCA
Neste caso, o anel externo é flutuante. No núcleo da junta, é feita uma ranhura para a inserção de um anel externo, fabricado em chapa de menor espessura, que é inserido e depois soldado. É uma boa alternativa para diâmetros grandes e séries altas, pois reduz custos.

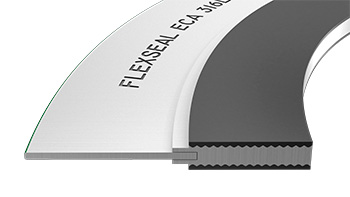

Estilo ECA
Neste caso, o anel também é flutuante, mas é inserido no núcleo estendido. Essa configuração evita enfraquecer a zona de vedação e garante que ela responda de maneira uniforme à compressão no seu lado externo.

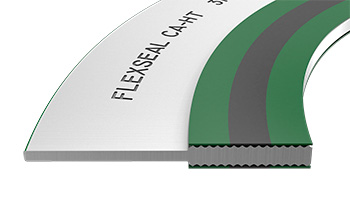

Estilo CA-HT
Projetado para altas temperaturas. O elemento vedante é composto por uma parte central de grafite APX2, de alta resistência à oxidação, protegida em ambos os lados por MICA. Essa configuração permite uma resistência de até 800°C. Também podem ser fabricados os modelos FCA-HT e ECA-HT.
Serrilhadas em Trocadores de Calor
Esse tipo de junta é uma excelente alternativa às Juntas Encamisadas em Trocadores de Calor. Sua performance de vedação é muito superior, e mesmo com baixos níveis de torque, consegue vedar de forma eficaz. Pode ser utilizada inclusive em trocadores de calor com nubbin (nervura saliente no alojamento).
