Juntas Espirais
As juntas espirais são também conhecidas como juntas espirometálicas. Eles consistem em uma tira de metal em forma de V formando uma espiral junto com um material de vedação macio. Graças à fita metálica, as juntas apresentam excelente recuperação, essencial na maioria das aplicações devido às mudanças bruscas de pressão e temperatura. Por outro lado, o material macio confere-lhe uma excelente capacidade de vedação.
Propriedades
- Podem ser usados para selar fluidos a pressões de até 250 bar e a temperaturas de até 1000 °C.
- Simples de instalar sem ser danificado.
- Devido às suas propriedades não adesivas, é fácil de remover a aplicação ou uso.
- Eles não causam nenhum dano às faces do flange.
Dependendo da aplicação, os vedantes em espiral podem ser solicitados com um anel externo e / ou interno.

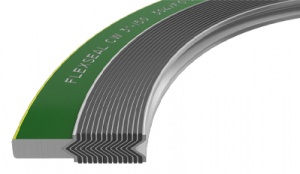

Estilo CW
As gaxetas espirais mais comumente usadas para flanges RF e FF são deste estilo. Eles têm um desempenho muito bom em uma ampla gama de aplicações. O elemento de vedação possui um anel externo de centralização e proteção. Quando o anel externo é feito de aço carbono, ele possui um revestimento anticorrosivo. Nosso padrão é com tinta epóxi.

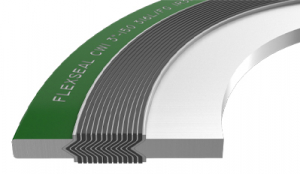

Estilo CWI
Além do anel externo, possui um anel interno protetor. O anel interno é geralmente do mesmo material que a tira de metal do elemento de vedação. É altamente recomendado em altas pressões e meios quimicamente agressivos. De acordo com a ASME B16.20, seu uso em juntas com PTFE é obrigatório, em 24″-900, 12″-1500 e em 4″-2500 e maiores.

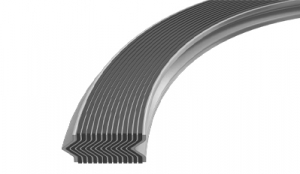

Estilo W
Este estilo possui apenas o elemento de vedação. Só pode ser utilizado em flanges ou equipamentos que tenham um confinamento nas duas faces para evitar que, ao comprimir a junta, se quebre. Seu uso é comum em flanges macho-fêmea, válvulas, bombas, caldeiras e trocadores de calor.

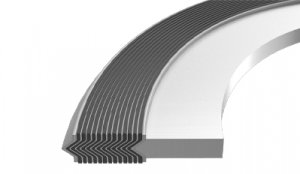

Estilo WI
Nesse caso, um anel interno de proteção é adicionado ao modelo W. O anel interno evita a perda de tensão para o interior e reforça a proteção contra a agressão do fluido no elemento de vedação. Também deve ser utilizado com confinamento lateral externo, geralmente em flanges e trocadores de calor.
Estilo CWI-X2
É um estilo de alto desempenho. Como o estilo CWI, ele tem dois ilhós, mas a densidade do elemento de vedação é maior, dando a ele maior capacidade de vedação e menores taxas de vazamento. Por sua vez, é fabricado com Grafite APX2, especialmente desenvolvido para resistir à oxidação, o que lhe confere melhor desempenho em altas temperaturas. Pode ser usado até 525 °C com níveis de perda muito baixos.

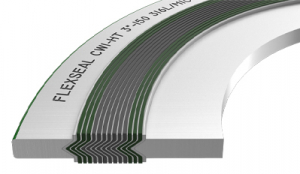

Estilo CWI-HT
Este estilo foi desenvolvido especialmente para suportar altas temperaturas de operação. É composto por folhas de MICA no início e no final do enchimento em espiral que o protegem de altas temperaturas. No centro, o Grafite APX2, especialmente desenvolvido para resistir à oxidação, proporcionando melhor desempenho de vedação do que o MICA sozinho. Os anéis interno e externo devem ser feitos de aço inoxidável ou outros materiais resistentes a altas temperaturas. Com esta configuração podemos operar até 800 °C.
Estilo CWI-HTV
Estilo fabricado com VERMICULITA FLEXSEAL 835, um material mineral com excelente resistência a temperaturas extremas. Quando combinado com metais adequados para
altas temperaturas, pode resistir até 1000°C. Devido às suas excelentes propriedades, tornou-se um padrão para aplicações em temperaturas extremas. Dependendo dos materiais das flanges e das temperaturas requeridas, recomenda-se combiná-lo com SS316L, SS347, INC800H, INC625 ou outro metal resistente.
Estilo CWI-TC
Em aplicações com ciclos térmicos exigentes, as variações de temperatura afetam a capacidade de vedação das juntas utilizadas. Para essas aplicações onde as mudanças de temperatura são muito altas e constantes, desenvolvemos nosso estilo CWI-TC, construído com fita Inconel X-750, tratada termicamente. O enchimento pode ser Grafite ou Mica dependendo da temperatura máxima a ser selada. A junta com este material tem propriedades de resiliência extraordinárias, compensando as contrações e expansões que são produzidas pelas mudanças de temperatura.
Estilo CW-LS / CWI-LS
Eles foram desenvolvidos como uma alternativa às juntas planas para as séries 150 e 300. Sua principal propriedade é exigir uma compressão mínima para produzir uma vedação (Sgmin) de 50% daquela exigida pelos estilos tradicionais. Em algumas medidas, com uma espiral tradicional exigimos uma carga de aperto (Sb) que faz com que os flanges sejam solicitados por outros. Além disso, eles podem ser usados em flanges de outros materiais onde é necessário um baixo torque para obter uma vedação.

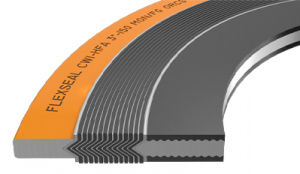

Estilo CWI-HFA
Projetado para vedar meios altamente corrosivos, como o ácido fluorídrico. Existem duas configurações igualmente eficazes. O primeiro consiste em um CWI padrão feito de Monel / Grafite e um anel interno de Monel. O anel interno é camperfilated e revestido com grafite. Isso fornece uma primeira barreira de vedação para o fluido e protege a fita espiral da agressão do meio. A segunda alternativa tem um anel interno de aço carbono revestido de PTFE com perfil de came com PTFE expandido em ambas as faces para cumprir a função de vedação primária como na primeira opção.
ESPIROMETÁLICAS FLEXSEAL CWI-VMX
- Fabricadas em metais resistentes à corrosão, conforme a concentração de cloretos.
- O enchimento não metálico é composto de grafite de alta pureza (APX2), protegido por Mica em ambos os lados para evitar 100% o contato com o fluido.
- Fire Safe.
- O anel interno é camperfilado, revestido por SEALON HIPRO, proporcionando uma primeira vedação protetora.
- O diâmetro interno do anel interno se adapta ao diâmetro interno da flange para evitar uma célula de corrosão.
