JUNTAS ENCAMISADAS

As Juntas Encamisadas são também conhecidas como “Juntas para Trocadores de Calor”, pelo lugar onde se utilizam geralmente. Consistem em uma cobertura metálica e um enchimento vedante macio.

Também são utilizadas como juntas para flanges, conforme as medidas listadas na norma ASME B16.20.

Existem diferentes estilos e podem ser fabricadas em uma ampla variedade de materiais metálicos. São fabricadas em medidas tão pequenas como 50 mm até medidas de 3 metros de diâmetro.

BAIXAR PDF

Brochure do Produto

SOLDAS

As juntas podem ser fabricadas com ou sem soldas. As juntas encamisadas FLEXSEAL são sem soldas no núcleo, desde que a largura da chapa não seja superado pelo diâmetro externo da junta. Assim, fornecemos juntas que oferecem uma melhor performance e segurança na vedação.

Tipo TE
Construção sem soldas que oferece maior efetividade. Recomendada quando as condições operacionais são exigentes e os fluidos são corrosivos.

Tipo TS
Construção mais econômica, com travessas soldadas ao corpo, que igualmente oferece uma vedação efetiva.

ESTILOS

720

Chaqueta simple. Generalmente se utiliza en espacios estrechos. La chaqueta protege ambos bordes del material de relleno.

723

723-FG

Esencialmente es el mismo estilo que el anterior pero con un recubrimiento de grafito de espesor 0,4-0,5 mm. en ambas caras de la junta. El grafito puede ser liso o corrugado. El grafito exterior le provee cualidades de sellado muy superiores y puede hacerse tanto para el estilo 723 como para cualquiera de los otros estilos. Cuando el medio lo requiera puede adicionarse PTFE en lugar de grafito.

724

726

727

729

731

744

745

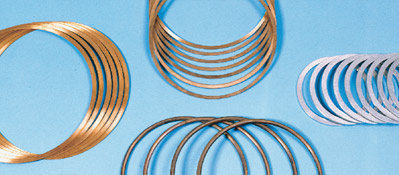

JUNTAS METÁLICAS

São fabricadas em distintos estilos segundo sua aplicação.
Os materiais utilizados podem ser virtualmente todos os disponíveis no mercado

Classificação

Estilo 700

São construídas em metal de espessura fina (mínimo 0,25 mm.) com corrugado concêntrico com o diâmetro interior. São construídas para flanges RF ou FF com os furos para parafusos. Limite de pressão 500 PSI. A temperatura limite é determinada pelo aço.

Estilo 740

Junta plana, maciça. Pode ser fabricada em qualquer configuração desejada inclusive as de trocadores de calor. São econômicas e têm uma performance altamente satisfatória em uma grande variedade de aplicações, em amplas faixas de temperatura. Vedam por fluxo de sua superfície devido a uma excessiva carga de compressão. A força de carga deve superar a resistência à atração do metal da junta. Portanto o acabamento das superfícies tanto do flange quanto da junta é muito importante. No caso da junta, o acabamento é tal qual se recebe o metal laminado. No caso do flange, este deve ter um acabamento serrilhado concêntrico. Se o flange não tiver esse acabamento, o mesmo deverá ser realizado.

Estilo 741

São usadas quando se necessita de uma junta metálica para alta pressão e temperatura, capaz de resistir ataques fortemente corrosivos e onde a força de torque que pode ser exercida não seja suficiente para usar o estilo 740. Caso necessário é complementado com placas de materiais macios compatíveis com as temperaturas e os fluidos a vedar, geralmente grafite ou PTFE. Quando se adiciona o material macio, são conhecidas como juntas camprofiles (ver nosso catálogo deste tipo de juntas).

Estilo 750

Anéis de arame de seção circular. São usadas em castelos de válvulas, compressores de ar ou gás, bomba de vácuo, etc. Os flanges geralmente são do tipo “grooved” para poder instalar este anel. Possui uma deformação muito alta com baixa carga. São usados em equipamentos especificamente projetados para eles. Às vezes são usados em flanges de face plana. Neste caso o acabamento de superfície de flange deve ser 80 rms ou melhor. Também são usados em flanges com forma de “V”. Neste caso o acabamento de superfícies deveria estar entre 150 e 200 rms como máximo.
